پکیج تزریق مواد شیمیایی

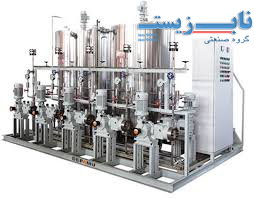

پکیج تزریق مواد شیمیایی چیست؟
پکیج تزریق مواد شیمیایی
پکیج تزریق مواد شیمیایی به منظور افزودن مواد شیمیایی مختلف از قبیل مواد منعقد کننده و کمک منعقد کننده، اسید، قلیا، مواد ضد رسوب و ضد خوردگی، مواد ضد عفونی کننده و… به آب یا فاضلاب در صنایع مختلف از پکیج تزریق مواد شیمیایی استفاده می شود.
این پکیج ها بر اساس نیاز و نوع مصرف در ظرفیت ها و مشخصات گوناگون طراحی و ساخته می شوند. پکیج تزریق مواد شیمیایی در صورت طراحی اصولی و مطابق استاندارد دارای ابعاد کوچک، مصرف انرژی پایین و راندمان بالا می باشند.
دستگاه تزریق مواد شیمیایی معمولا دارای یک یا چند مخزن محلول سازی، ذخیره سازی و تزریق، دوزینگ پمپ (پمپ تزریق) همزن، تابلو کنترل، شاسی استقرار و شیر آلات و اتصالات مربوطه می باشند. تعداد و ظرفیت مخزن، ظرفیت پمپ تزریق، توان میکسر بستگی به نوع ماده شیمیایی مورد نیاز، میزان تزریق و ظرفیت ذخیره سازی محلول دارد.
نحوه کار پکیج های تزریق بدین صورت است که ابتدا ماده شیمیایی مورد نیاز(جامد یا مایع) به منظور محلول سازی و رسیدن به درصد مورد نظر درون آب ریخته می شود. سپس محلول توسط همزن با دور مناسب میکس می شود تا ماده شیمیایی کاملا در آب مخلوط شده و محلول همگنی بوجود آید.
سپس محلول ممکن است به مخزن دیگری جهت تزریق منتقل شود و یا از همان مخزن تزریق صورت می گیرد. دوز تزریق نیز بر اساس نیاز بصورت دستی و یا اتوماتیک تنظیم می شود.
متعلقات پکیج تزریق مواد شیمیایی
مخزن آماده سازی محلول
به منظور ذخیره سازی یا رقیق سازی محلول از یک یا چند مخزن استفاده می شود. جنس این مخزن بسته به نوع محلول از جنس پلی اتیلن، استیل ضد زنگ، فولادی با پوشش اپوکسی می باشد. ظرفیت مخزن آماده سازی محلول دوز تزریق و مدت زمان ذخیره سازی تعیین می شود.
دوزینگ پمپ
دوزینگ پمپ یا پمپ های تزریق قادرند مقدار مشخصی از یک سیال را تزریق کنند. دبی (دوز تزریق) این پمپ ها قابل تنظیم بوده و با توجه به میزان فشار مورد نیاز ، عمل تزریق را انجام می دهند. این نوع پمپ ها بر اساس نیروی محرک به گروه های برقی (الکتروموتور)، سلونوئیدی، هیدرولیکی و یا پنوماتیکی می باشد. ظرفیت این پمپ بین ۰ تا ۱۰۰ درصد بصورت دستی و یا اتوماتیک قابل تغییر است.
میکسر
به منظور اختلاط مواد شیمیایی با آب و همگن سازی آن در مخزن از میکسر مستغرق استفاده می شود. میکسر شامل الکتروموتور، گیربکس، کوپلینگ، شافت و پروانه می باشد. توان و دور الکتروموتور و گیربکس، طول شافت و قطر پروانه بر اساس نوع محلول و ویسکوزیته آن، ظرفیت مخزن آماده سازی تعیین می شود.
تابلو کنترل
به منظور کنترل پکیج و ازسال فرمان قطع و وصل به دوزینگ پمپ و میکسر از تابلو کنترل که ممکن است بصورت دستی و یا تمام اتوماتیک باشد استفاده می شود.
شاسی استقرار
به منظور قرار گیری و نصب تجهیزات پکیج از شاسی استقرار استفاده می شود. جنس این شاسی بسته به نوع محلول مورد استفاده و شرایط محل تزریق از جنس کربن استیل با پوشش اپوکسی و یا استنلس استیل می باشد.
ابزار دقیق
ابزار دقیق در حقیقت زیر ساخت یک سیستم کنترل و اتوماسیون را تشکیل میدهند. و شامل ابزاری نظیر: انواع کنترلر، نشاندهنده، ترانسمیتر، رکوردر و… می باشند. این ابزار وظیفه اندازه گیری، انتقال، نمایش، ثبت و کنترل پارامترهای مهم فیزیکی را بر عهده دارند.
پمپ تزریق مواد شیمیایی
وظیفه این پمپ این است که مقدار مشخص از یک سیال را پمپاژ نمایند. پمپ تزریق معمولا در انواع پیستونی، پلانجری، دیافراگمی، هیدرولیک دیافراگمی و هیدرولیک دابل دیافراگمی وجود دارد. این پمپها برای انواع اسیدها، بازها و مواد شیمیایی، مواد ویسکوز و اسلاری ها مناسب هستند. قطعات و بخش های مختلف آن از قبیل واشر و شیر مکش و همچنین هد پمپ از مواد مقاوم از قبیل پی وی سی، پلی پروپلین، PVDF و استیل استنلس و PTFF ساخته می شود. دبی این پمپها قابل تنظیم است و با توجه به فشار خط ، عمل پمپاژ مواد شیمیایی انجام میشود. به طور معمول دبی این پمپ ها بین 1 لیتر در دقیقه تا 10 مترمکعب در دقیقه و فشار کاری بین 10 بار تا 2000 بار متغیر می باشد. میتوان آنها را به طور دستی و یا اتوماتیک بین صفر تا حداکثر مقدار خود تنظیم کرد .
تزریق شیمیایی چیست؟
یک فرآیند تزریق شیمیایی شامل معرفی مواد شیمیایی تخصصی به جریان یا مخزن جریان روغن و گاز برای انجام برخی فرآیندهای خاص است. مواد شیمیایی ویژه را می توان به داخل جریان روغن و گاز تولید شده از سر چاه تزریق کرد و یا می توان از طریق یک سوراخ پایین آنول به مخازن روغن و گاز تزریق کرد. مواد شیمیایی بصورت مایع و یا جامد (پودر) به همراه آب یا مواد شیمیایی به منظور رقیق کردن محلول و رسیدن به درصد مورد نظر تزریق در مخزن آماده سازی محلول ریخته می شود. محلول توسط میکسر با دور مناسب همزده می شود تا مواد کاملا مخلوط شده و محلول همگنی تشکیل گردد. محلول آماده شده توسط پمپ تزریق (دوزینگ پمپ) در محل مورد نظر تزریق می گردد.
تزریق شیمیایی خوب جریان تولید شده است
از مواد شیمیایی ویژه تزریق شده در جریان چاه نفت و گاز می توان برای بهبود جداسازی ، کاهش کف و کاهش خوردگی استفاده کرد. بسیاری از برنامه های دیگر نیز وجود دارد. به طور معمول ، این بسته های تزریق شیمیایی شامل مخازن ، پمپ های اندازه گیری ، ابزار دقیق ، لوله کشی و کنترل لغزش نصب شده برای نصب آسان است. حتی برای دستگاه تصفیه آب صنعتی .
مزایای استفاده از پکیج تزریق
طراحی دقیق و علمی بر اساس نوع فرآیند.
دوزینگ پمپ تزریق با ظرفیت و فشار مناسب به همراه استرينر، لوله هاي مكش و دهش و کلیه لوله و اتصالات مورد نیاز به همراه سنسور سنجش مقدار محلول در مخزن.
سيستم سنجش مقدار محلول با قابلیت تنظیم مقدار تزریق به صورت اتوماتیک.
تابلو برق با کنترل کل پکیج به صورت اتوماتیک.
قیمت فوق العاده مناسب جهت رفاه حال کارفرمان و مدیران
شاسی استقرار از جنس کربن استیل با پوشش ضد خوردگی و یا استنلس استیل
استفاده از پلی اتیلن دوجداره در ساخت مخزن میکس مواد که علاوه بر استحکام بسیار بالا ، هیچگونه واکنشی با مواد اسیدی و قلیایی نشان نخواهد داد.
مزایای تزریق شیمیایی در نفت و گاز
استفاده از سیستم تزریق شیمیایی برای کمک به بازیابی نفت و گاز دارای مزایای مختلفی از جمله:
مقرون به صرفه بودن
قابل حمل بودن
سوپاپ های خاموش و ابزار دقیق و ایمنی از آسیب رساندن به اپراتورها و ماشین آلات جلوگیری می کنند
کاهش خرابی تعمیر
استقرار ایمن در محیط های خطرناک
نصب و نگهداری آسان
پکیج برای تزریق چه موادی بکار برده می شود؟
آمونیاک و اقدامات ضد خوردگی با تنظیم pH) ، هیدرازین (ضبط کننده اکسیژن) ، فسفات در جهت ایجاد مقاومت در برابر خوردگی با تنظیم pH ، گاز اکسیژن (اقدامات ضد خوردگی) ، سولفات آهن (در جهت ایجاد مقاومت در برابر خوردگی در کندانسور). مواد شیمیایی مهارکننده های آسفالتین و مهارکننده های موم
مواد شیمیایی دستگاه تصفیه آب مانند مهارکننده های خوردگی یا فوم ، بیوسیدها
مواد شیمیایی کنترل کننده هیدرات مانند MEG، KHI/LDH یا متانول
کاربرد سیستم تزریق مواد شیمیایی
از مهم ترین کاربردها و دلایل استفاده و خرید پکیج تزریق مواد شیمیایی می توان به موارد زیر اشاره نمود:
تزریق مواد منعقد کننده برای لخته سازی ذرات معلق در آب در سیستم های کلاریفایر
جلوگیری از ایجاد رسوب در لوله و تاسیسات دیگ های بخار و مبدل های حرارتی
دستگاه تصفیه آب صنعتی و فاضلاب با تزریق کلر، سولفات آهن، کلرید آهن، کنترل اسیدیته و تزریق ضد رسوب و خوردگی، محافظت از خطوط لوله و بهینه سازی فرآیندها
تزریق مواد شیمیایی متعدد در صنایع غذایی
تزریق مواد گندزدایی در دستگاه تصفیه آب صنعتی و فاضلاب
تزریق مواد شیمیایی در خط تولید کارخانجات
استفاده از پکیج تزریق آنتی اسکالانت، پکیج تزریق سرچاهی، پکیج تزریق کاستیک سودا در پالایشگاه های نفت و گاز
انواع پکیج تزریق مواد شیمایی
پکیج ساده: صنایع غذایی ( ضد فوم و رسوب و …)
پکیج تزریق مواد شیمایی ضد انفجار
پکیج تزریق مواد شیمایی API-675
پکیج تزریق سرچاهی
انتخاب اندازه و نحوه تنظیم میزان تزریق
در هنگام خرید پمپ تزریق مواد شیمیایی نیاز است تا در موارد زیر اطلاعات کافی داشته باشید.
میزان نرخ خروجی پمپ تزریق .
میزان دوز (Doze) مواد شیمیایی لازم جهت تزریق به آب یا سیال.
قدرت محلول مورد تزریق.
باید به دستگاه تصفیه آب صنعتی و تصفیه فاضلاب تسلط داشته باشین
مشخصات پکیج تزریق مواد شیمیایی
مشخصات فنی پکیج های تزریق مواد شیمیایی
- دارای رنج قابل استفاده اعم از کربن و آلیاژ های مختلف
- ابزار ایمنی خاص و فرآیند خاص نسبت به نیاز مشتری
- مطابق با استانداردهای بین المللی
- فشار تزریق بالا و پایین
انواع مختلف پمپ ها و کوپلینگ
- پمپ های سانتریفیوژ
- پمپ های دنده
- درایو مغناطیسی
- اتصال مکانیکی
انواع مختلف کنترل پنل
- حفاظت از انفجار
- تزریق ثابت
مخازن جوی در اشکال مختلف می آیند
- استوانه ای و مستطیل شکل
- تک و چند بخش
- افقی و عمودی
